PCB Machining

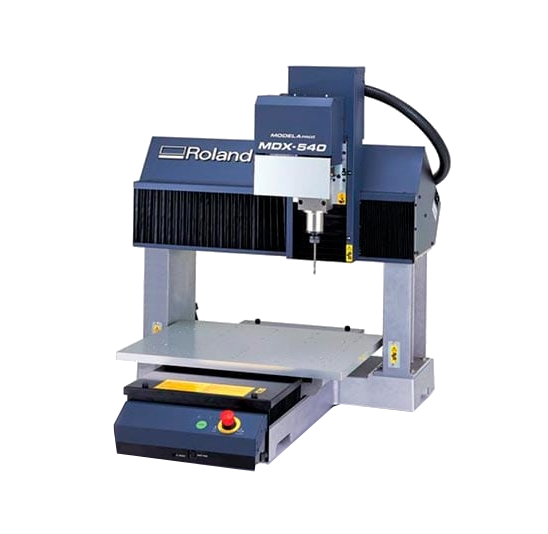

Para a usingem da placa de circuito utilizamos uma fresadora de precisão, no nosso caso uma Roland modelo MDX540, como matéria prima uma placa de fenolite de uma face, fresa trapezoidal de 30º para as trilhas e broca de 0,9mm para as furações.
O processo de usinagem remove o cobre da placa de fenolite utilizando a fresas e brocas para remover a conexão entre a malha de cobre, gerando as conexões do circuito desejado.
Abaixo deixo os arquivos NC para que você possa usinar suas placas. Estes arquivos geram 36 placas (que cabem em um fenolite 100x100mm)
Caso esteja fazendo um projeto novo de placa precisamos exportar os gerbers da sua placa pelo Eagle para usarmos em um software de CAM que gerará os arquivos necessários para sua fresadora.
Caso vá mandar fabricar a sua placa externamente, serão pedidos os Gerbers da placa para fabricação
Tutorial Exportação de Gerbers

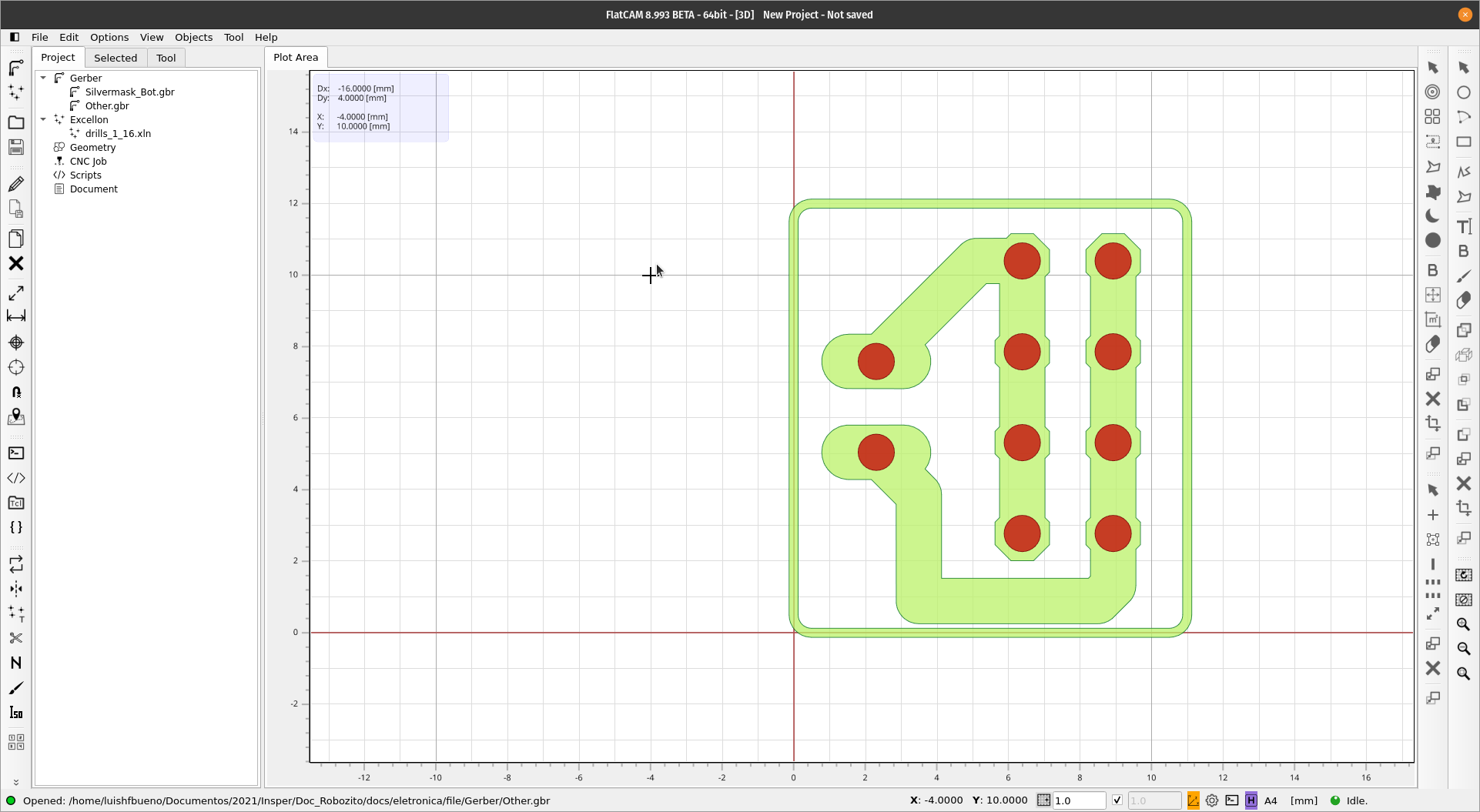

Após a Exportação iremos utilizar o FlatCAM, software opensource de edição e criação de Códigos G para usinagem em fresadoras CNC, para gerar nossos arquivos para a Fresadora.
Caso queira só gerar um arquivo com menos placas seguem os gerbers originais abaixo, assim como um tutorial do FlatCAM.
Tutorial FlatCAM
