Rodas e Apoio

Lateral

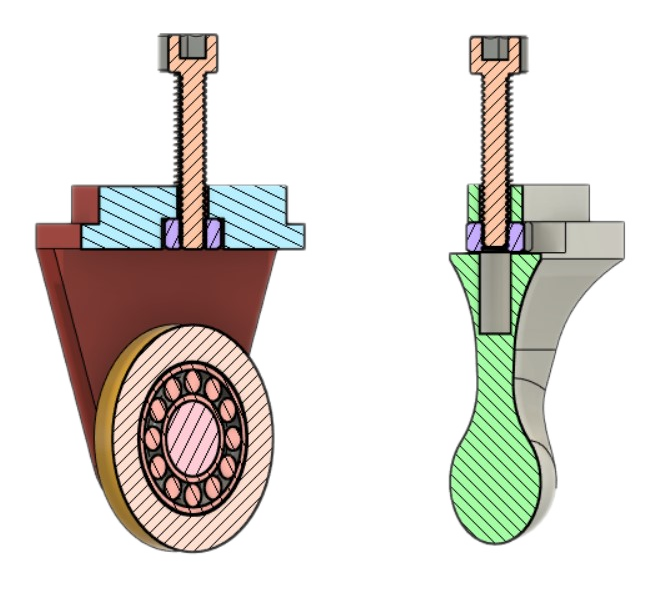

As rodas e o apoio são montados por baixo do corpo do robozito e fixadas com parafusos M3x16mm e porcas M3, que podemos ver nas imagens.

Pezinho

Montagem das rodas¶

Adicionamos um rolamento MR126ZZ na Roda e a encaixamos no Suporte da Roda antes de inserirmos o Eixo da Roda, após encaixar o eixo podemos colocar a porca no rebaixo interno. Recomendo instalar a porca com o robozito de ponta cabeça para que a porca não caia

Montagem do apoio frontal¶

Para montar o apoio frontal somente precisamos inserir a porca M3 após remover qualquer material que tenha sobrado da impressão no recesso.
